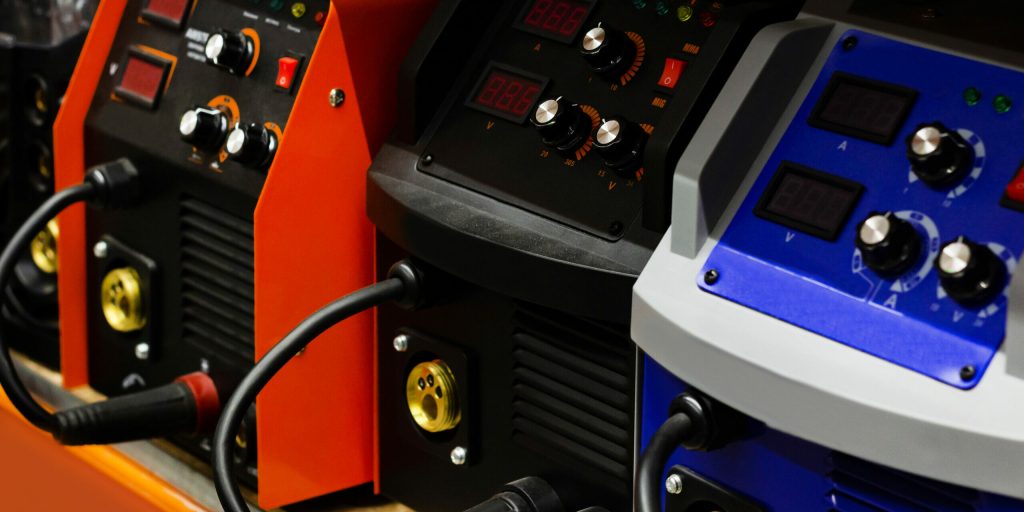

انواع دستگاه جوشکاری

معرفی انواع دستگاه جوشکاری و کاربرد آنها در صنعت

از انواع دستگاه جوشکاری به موارد زیر اشاره شده است:

دستگاه جوش ترانسفورماتور
رکتی فایر
ژنراتور الکتریکی
احتراقی
اینورتر

بررسی دستگاه جوشکاری ترانسفورماتور

از دستگاه جوش ترانسفورماتوری به عنوان ساده‌ترین نوع این ابزار صنعتی یاد می‎شود. ازترانسفورماتور برای افزایش و یا کاهش ولتاژ استفاده خواهد شد.

در دستگاه جوشکاری انواع کاهنده آن مورد توجه قرار می‌گیرد. در فرآیند جوشکاری به ولتاژ پایین و شدت جریان بالا نیاز است. میزان ولتاژ حدود ۱۰ تا ۵۰ ولت در نظر گرفته می‎شود و شدت جریان الکتریکی حدود ۵۰ تا ۴۰۰ آمپر است. یعنی با استفاده از آنها جریان متناوب و یا همان AC با شدت کم و ولتاژ بالا، به جریان الکتریکی با شدت بالا و ولتاژ پایین تبدیل خواهد شد.

این امر سبب می‎شود تا ایمنی دستگاه نیز بیشتر شود، چرا که خطر برق گرفتگی با کاهش ولتاژ، کمتر خواهد شد.

در ساختار ترانسفورماتور از دو سیم پیچ اولیه و ثانویه استفاده شده است. زمانی که دستگاه توسط فیش به جریان متناوب برق شهری می‎شود، برق ابتدا وارد سیم پیچ اولیه خواهد شد. این امر سبب ایجاد یک میدان مغناطیسی می‎شود که بر روی سیم پیچ ثانویه تاثیر گذار است. به این ترتیب شدت و ولتاژ جریان ورودی برای جوشکاری تغییر خواهد کرد. ترانسفورماتورهایی که در این دستگاه وجود دارند، به صورت ساده و پیچیده طراحی خواهند شد. در انواع ساده آن با استفاده از باتری ماشین نیز می‎توان از آنها استفاده نمود و در انواع پیچیده از فناوری‌هایی نظیر IGBT و یا کنترلرهای کامپیوتری CNC استفاده شده است.

ترانسفورماتورهای جوشکاری، صدای کمی داشته، اما هنگام جوشکاری جرقه‎های زیادی را تولید خواهد کرد. همچنین بوسیله آنها نمی‎توانید از هر نوع الکترودی برای جوشکاری استفاده نمایید.

دستگاه جوشکاری رکتی فایر

دستگاه جوشکاری رکتی فایر، مبدل‌هایی هستند که می‎توانند جریان‌های متناوب با شدت ۳۸۰ و یا ۲۲۰ ولت را به جریان مستقیم DC تبدیل کرده تا انرژی لازم برای جوشکاری فراهم شود. .

اینورتر جوشکاری به طور کلی به جریان برق سه فاز نیاز دارند. برای این منظور فیش مخصوصی برای آنها طراحی شده است. جوشکاری با این دستگاه از طریق الکترودهای مختلف انجام خواهد شد و باید گفت که جوشکاری از کیفیت بسیار بالایی برخوردار خواهد بود.

از این دستگاه بیشتر برای پروژه‌های سنگین و صنعتی استفاده خواهد شد. وزن زیادی داشته و جابه‌جایی آن مشکل است. همچنین باید بدانید که این نوع از دستگاه‌های جوش نسبت به انواع دیگر گران‎تر هستند. رکتیفایرها در شرایط سخت و زمانی که به برق شهری دسترسی وجود ندارد، می‌توانند بسیار کاربردی باشند.

رکتی فایر به دو دسته نیم موج و موج کامل تقسیم می‎شود. در نوع نیم موج، جریان الکتریکی تنها از یک قطب منفی و یا مثبت عبور خواهد کرد، این در حالی است که در رکتیفایر موج کامل، جریان الکتریکی از هر دو قطب مثبت و منفی گذر خواهد کرد. یکی از قطعات مهم در رکتیفایر، دیود است. در انواع نیم موج دستگاه تنها دارای یک تا دو دیود است، در صورتیکه در رکتیفایر موج کامل، تعداد دیودها به چهار عدد می‎رسد.

دستگاه جوشکاری ژنراتور الکتریکی

در این نوع از دستگاه‎ها از مولدهایی به نام دینام جوشکاری استفاده خواهد شد. بوسیله آنها جریان الکتریکی مستقیم برای جوشکاری ایجاد می‎شود. جوش و اتصال فلزات از کیفیت خوبی برخوردار است. این دستگاه‌ها حجم و وزن زیادی داشته و در عین حال هزینه تعمیر و نگهداری آنها نیز بالا است. به همین دلیل کمتر مورد توجه قرار گرفته‎اند.

ژنراتورهای احتراقی نیز عملکردی مانند ژنراتورهای الکتریکی دارند و مهمترین تفاوت، به سوخت آنها باز می‎گردد. همانطور که از نام آنها می‎توان حدس زد، انرژی آنها از طریق سوخت‌هایی نظیر بنزین و گازوئیل تامین خواهد شد. از آنها در پروژه‌ها ساختمانی و شهری استفاده نخواهد شد. وزن زیادی داشته و سر و صدای بسیار زیادی تولید می‎کنند. این در حالی است که دستگاه‌های جوش پیشرفته‌ایی وجود که با کمترین میزان آلودگی و در سریع‌ترین زمان ممکن، جوشکاری با کیفیتی را به شما تحویل خواهند داد که از آن جمله می‌توان به دستگاه جوش اینورتر اشاره کرد.

در ژنراتورهای جوشکاری، می‌توانید از هر نوع الکترودی استفاده نمایید، اما با این حال آنها آلودگی صوتی زیادی داشته و در عین حال هزینه تعمیر و نگهداری آنها بالا است.

تکنولوژی استفاده شده در دستگاه جوش اینورتر

در دستگاه جوش اینورتر از تکنولوژی ماسفت MOSFET و IGBT استفاده می‎شود. کلیه مبدل‎های الکتریکی دارای قطعه‎ایی به نام سوییچ قدرتی هستند. عملکرد همه مبدل‎هایی الکتریکی به این سوییچ‌ها بستگی خواهد داشت. از جمله پرکاربردترین آنها می‎توان به ماسفت MOSFET و IGBT اشاره کرد. از لحاظ ساختاری باید گفت که IGBT ساختار پیچیده‎تری نسبت به ماسفت دارد. به همین دلیل انتظار می‎رود، تعمیر آن کمی سخت‎تر باشد.
